DC/DC电源模块应用电路

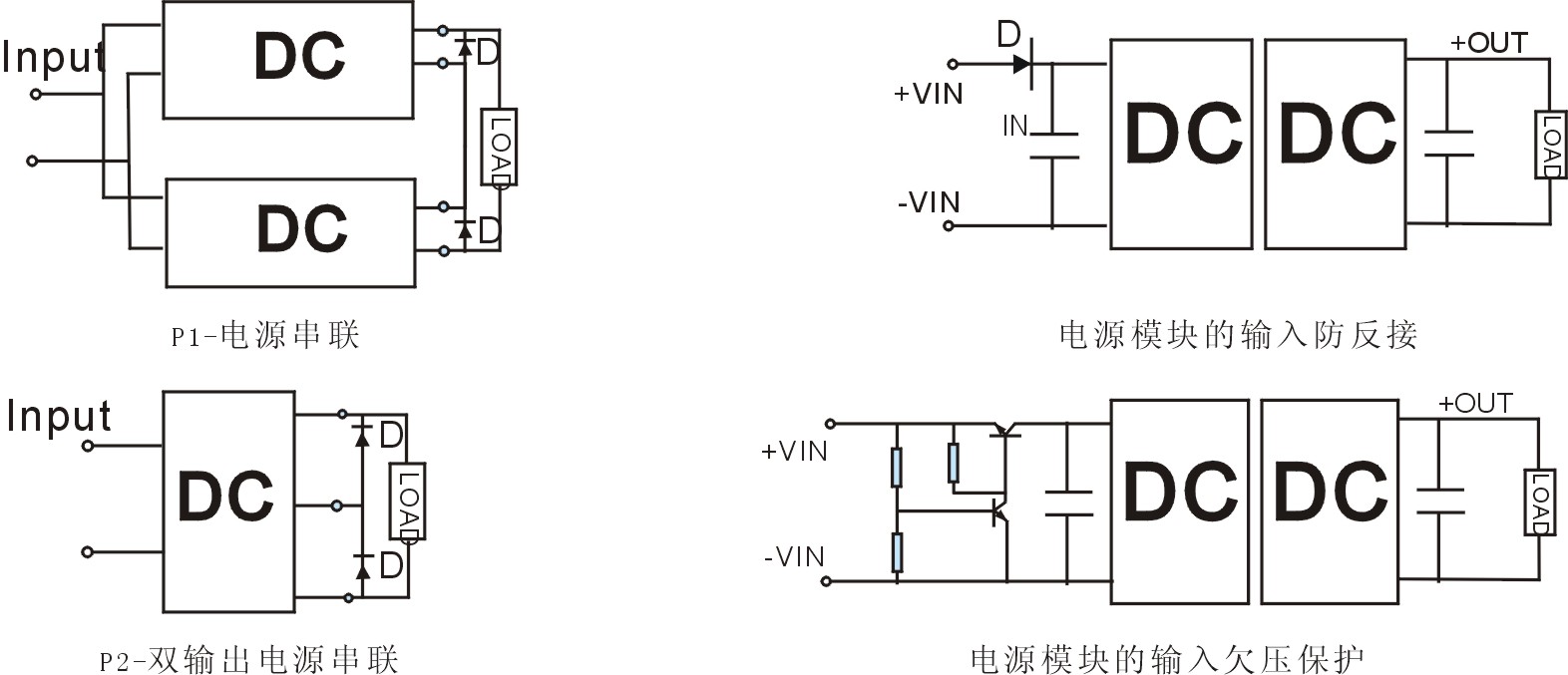

电源模块的串联使用

几台电源是可以串联使用,但其中一个电源的输出会有影响另一个电源的反馈回路,电源的纹波电压不会同步串联,工作将会有附加的纹波,输出的噪声也会变大,两台电源串联使用时每个电源输出端都并联一只反偏低压差的二极管,压着小于0.5V。以免反向电压加到任一电源上,二极管的反向耐压大于两个电源输出电压总和,平均电流应大于电源输出电流的两倍。

DC/DC电源模块应用电路图例:

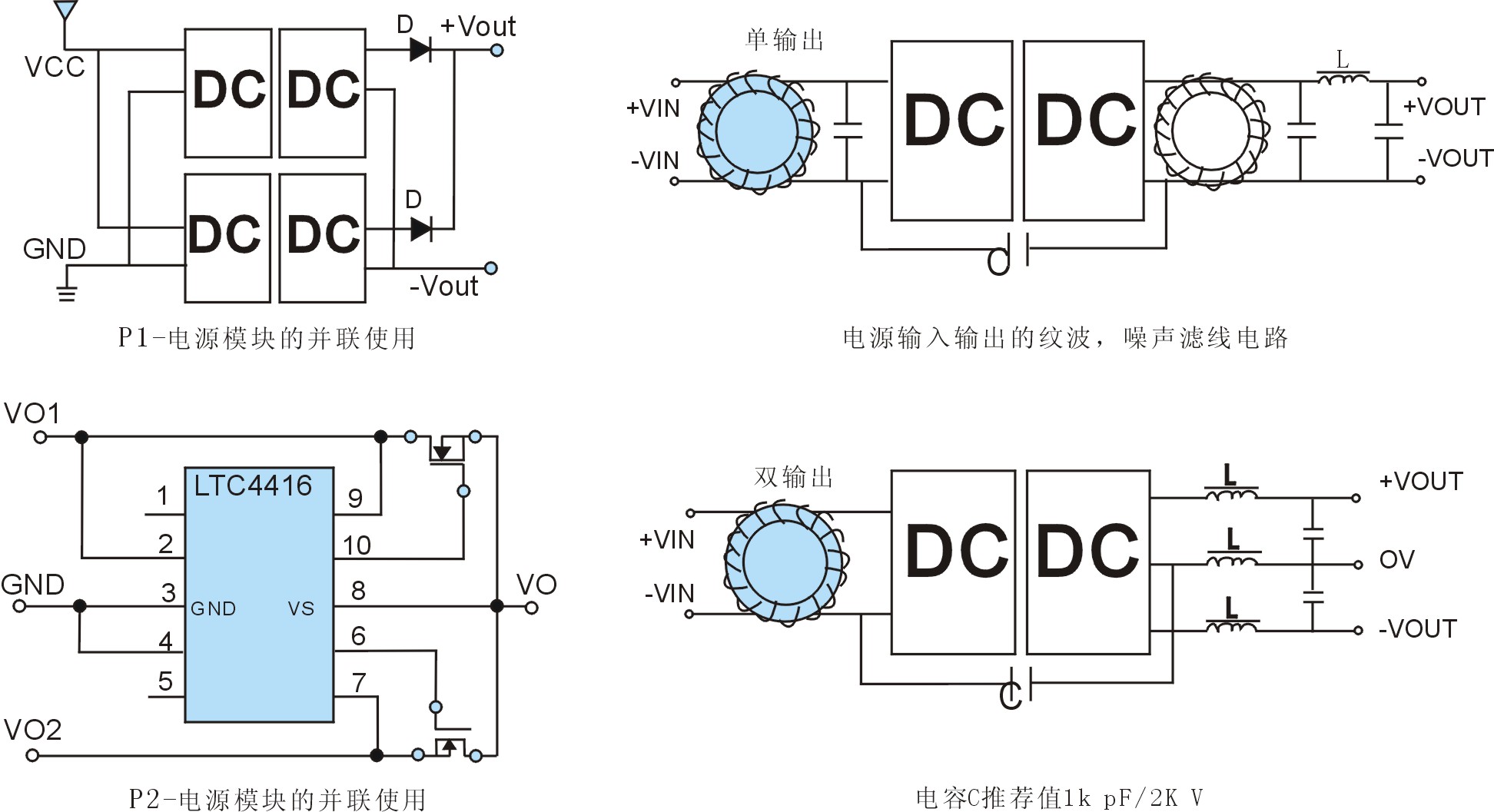

电源模块的并联使用

多数情况下,在为提高电源供电的可靠性,需要采用双电源并联使用,采用冗余技术是较为正确的解决方法,两台电源输出通过二极管并联,其中一台失效时并不会影响另一台电源的正常供电,这种方式因为二极管压降原因,输出电流稍大的时候就不太适合,此时可采用芯片LTC4416 和 压降很低的MOS来控制,MOS适用于电流稍大的场合,可采用不同电压供电的控制。
